Introdução ao projeto
2Características básicas do produto

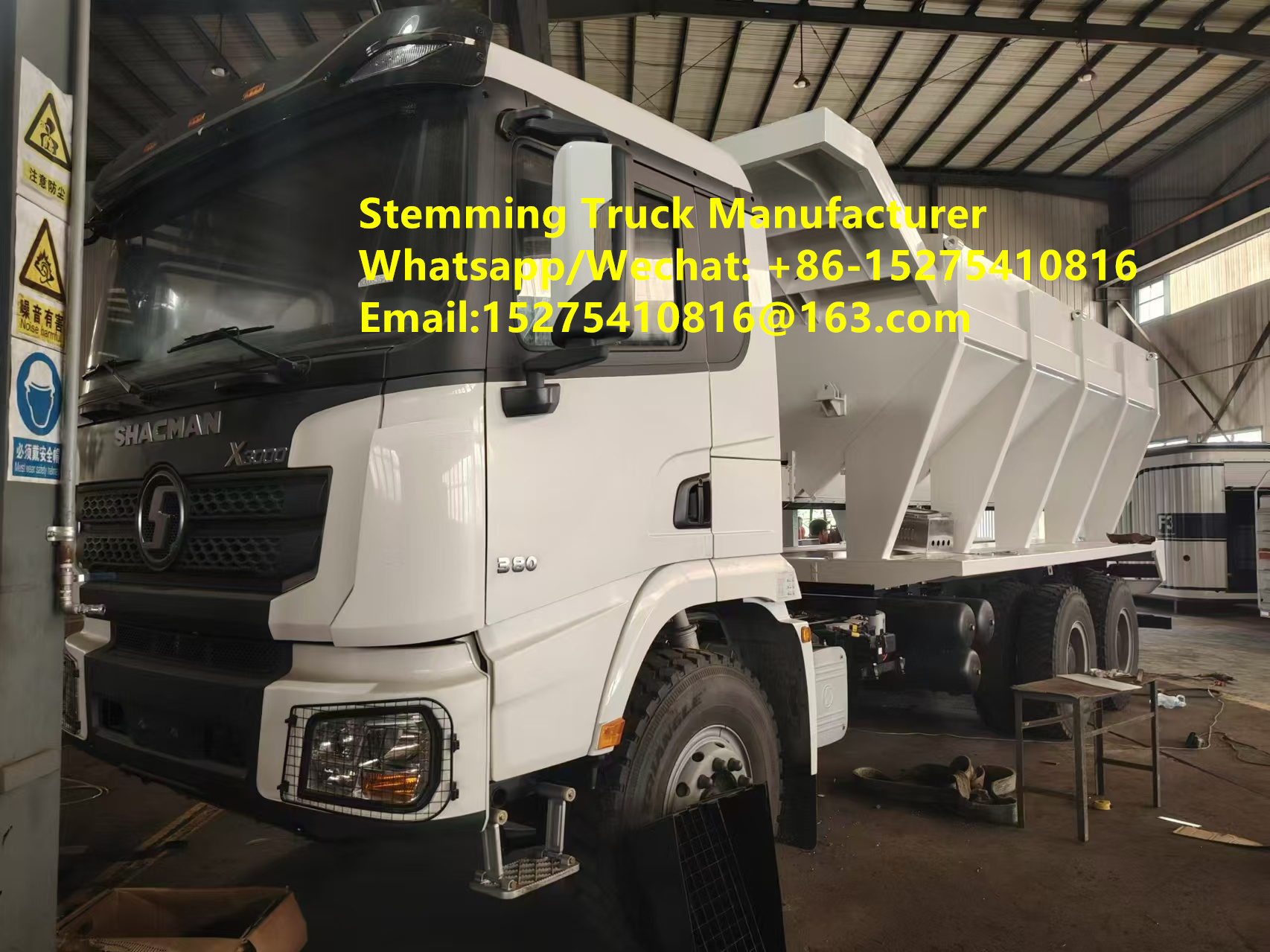

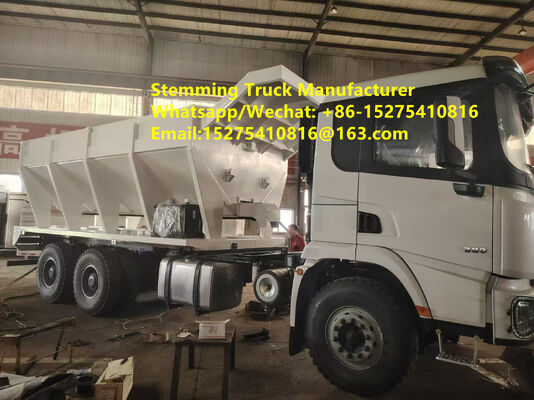

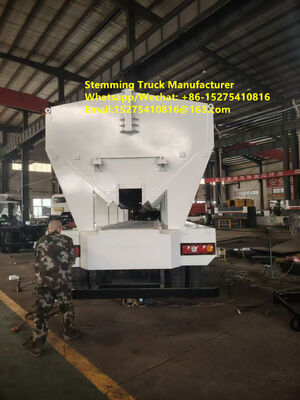

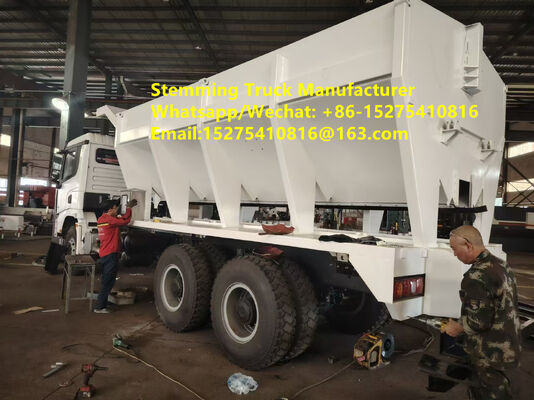

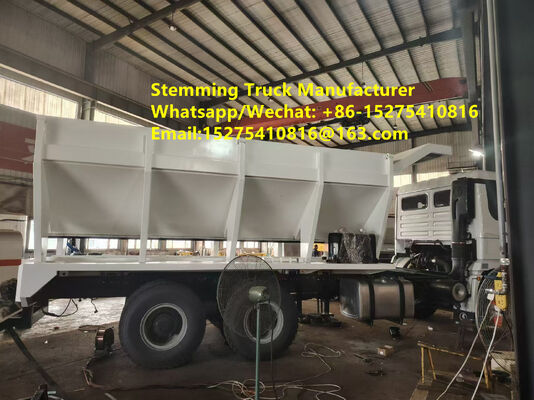

O veículo é um veículo autopropulsado composto principalmente por um sistema de chassi, sistema hidráulico, sistema pneumático, sistema de controlo elétrico, sistema de trampolim, tela de trampolim,Sistema de transporte (transportador transversal), transportador longitudinal, transportador de descarga giratório e pitchable), e um poderoso tanque de sucção e sistema de tubulação.
2.1 O chassi é de uma marca bem conhecida do Shaanxi Automobile Group SX5329TXJMU464, equipado com um motor Weichai WP10H400E62 da categoria VI B, com uma potência de 400 CV;O veículo pode ser registado e isento do imposto de compra; é um chassi específico para a mineração, com configurações adicionais de operação em regiões frias e baterias de baixa temperatura sem manutenção, entre outras características especiais.
2.2 A parte superior da bóia do camião de embalagem é equipada com ecrãs de carga pesada em forma de V, de 3,0 cm × 3,0 cm de abertura, instaladas simetricamente.Estes ecrãs são hidráulicamente operáveis e abrem 90° com malha de aço para filmar o material de embalagem carregadoO ângulo do dispositivo de filtragem é ajustado através de um sistema hidráulico;partículas excessivamente grandes são desviadas pelos cilindros hidráulicos da tela e caem no chão, filtrando as partículas de grande dimensão e limpando-as automaticamente, garantindo assim a eficácia do rastreamento.
2.3 O corpo da coluna adota uma estrutura de suporte triangular simétrica integralmente soldada de aço carbono de alta qualidade e de alta resistência e uma estrutura de coluna em forma de V.O interior da coluna é soldado com costelas de reforço transversais e vigas de redução de pressão longitudinaisA estrutura global garante a robustez e a fiabilidade do corpo da coluna, evitando a deformação devido à compressão do material.Esta estrutura foi testada por clientes nacionais e internacionais de minas a céu abertoA estrutura geral do corpo da bóia é robusta e não ocorreu nenhuma deformação estrutural nos últimos três anos.
A estrutura da bóia em forma de V facilita o descarregamento do material, com um volume efectivo de 15 m3.O feixe redutor de pressão é ajustável em altura para acomodar diferentes tamanhos de partículas de pedra esmagadaUma armação de aço de protecção para a cabina está situada na parte da frente da bancada para evitar que as pedras caiam sobre o telhado da cabina.Um dispositivo de filtragem de aço hidráulicamente aberta (ecrã de 90 graus) é instalado na parte superior da tolva para evitar que as pedras grandes de ficar presoOs vibradores estão dispostos de forma simétrica nos lados esquerdo e direito das paredes das colunas para evitar a acumulação e o bloqueio de material.
2.4 O sistema dispõe de uma função de descarga do transportador traseiro dianteiro/esquerdo/direito compatível.Os transportadores utilizam uma caixa de engrenagens planetária linear para impulsionar um motor hidráulico de alto binário para o transporte eficiente de pedraUma embreagem de placa de atrito pneumática assegura que as funções de descarga dianteira e traseira não interferem entre si, permitindo a comutação automática através da ligação da embreagem.Tem dois modos de descarga.: um transportador de extensão dianteira para descarga lateral e um transportador telescópico balançador traseiro para descarga.com um diâmetro de diâmetro não superior a 50 mm,A função telescópica permite um ajuste de pequeno alcance do ponto de descarga, com um raio de enchimento que varia de 4,5 a 5 metros.O transportador telescópico facilita a colocação e descarga do material de embalagem.
O sistema emprega uma estrutura de transportador telescópico de dois lados, na parte dianteira e na parte traseira, que permite a descarga na parte dianteira.O transportador telescópico hidráulico frontal esquerdo facilita a descarga frontal esquerdaO transportador traseiro, capaz de girar 195° para a esquerda e para a direita, balançar para a esquerda e para a direita, alargar e inclinar, facilita a descarga do lado esquerdo e direito da parte traseira do veículo.Métodos de descarga múltiplos oferecem uma selecção flexívelA operação visual e o controlo remoto sem fios permitem uma colocação e um alinhamento rápidos e fáceis dos orifícios durante a descarga lateral.O camião de embalagem tem uma capacidade máxima de descarga de 1500 kg/min, que é 10 vezes mais eficiente do que o trabalho manual e 3 a 5 vezes mais eficiente do que a embalagem mecânica comum.
2.5 O feixe redutor de pressão em forma de V invertido situado acima da correia, na parte inferior da coluna em forma de V, impede eficazmente o desgaste causado pelo atrito excessivo da correia devido à compressão prolongada do material.Simultaneamente., é utilizada uma cinta transportadora de borracha reforçada de três camadas, resistente ao desgaste, de 10 mm de espessura, especificamente concebida para a indústria mineira, que garante durabilidade e resistência ao desgaste,reduzir eficazmente o desgaste do cinto e prolongar a vida útil.
2.6 É adotado um sistema de controlo automático, que permite o arranque e parada com um botão no modo automático.Ele também possui modos de controle remoto manual e sem fio para se adaptar a várias condições de trabalhoO sistema de arranque/paragem de um botão permite descarregar e preencher automaticamente os furos dos transportadores.O condutor na cabine pode operar de forma independente a operação de enchimentoO veículo está equipado com uma câmara panorâmica de seis canais AHD de ultra-alta definição e um ecrã táctil IPS de alta definição na cabine.incluindo o porto de descarga, trampolim, porta de enchimento, dianteira, lateral e traseira.
2.7 Tanto a porta de descarga lateral como a porta de descarga lateral balançável traseira possuem portas de recepção cónicas, que podem satisfazer as operações de enchimento de furos de vários diâmetros em minas a céu aberto,e pode suportar operações de enchimento de buracos de explosão ≥ 115 mmExistem duas portas de descarga na parte frontal e traseira esquerda, ambas com função telescópica hidráulica e fácil localização, alinhamento e preenchimento de buracos, melhorando assim a eficiência de enchimento; por exemplo,com um diâmetro de 150 mm, um buraco de 5 m de profundidade pode ser completado em apenas 6-30 segundos.
2.8 O veículo está equipado com uma luz de trabalho no ponto de descarga de pedras para facilitar a construção noturna.
2.9 O produto dispõe de direitos de propriedade intelectual independentes: O "Veículo de Enchimento de Furtos de Explosão de Minas a Área Aberta" (CN202422451093.1) obteve uma patente de modelo de utilidade,e a patente de invenção do mesmo nome (CN202411413094.5). Este produto obteve a aprovação de acesso ao produto do Ministério da Indústria e Tecnologia da Informação e é um produto de inspecção obrigatória 3C,que pode ser registado em todo o país e está isento do imposto sobre a compra de veículos.
★2.10 Para melhor alinhar com as exigências das operações de enchimento de buracos de explosão de minas a céu aberto, tanto a nível nacional como internacional,O sistema integra várias tecnologias avançadas para obter operações de enchimento eficientes e segurasO produto tem um potencial de melhoria significativo, especialmente no alinhamento com os princípios de explosão inteligente e de mineração inteligente.O veículo inteligente de enchimento de buracos de explosão para minas a céu aberto integra várias tecnologias avançadas para alcançar operações de explosão eficientes e segurasEstas tecnologias-chave incluem:
1) Tecnologia de posicionamento da área de enchimento: Utilização de GPS de alta precisão e outras tecnologias de posicionamento,o veículo de enchimento inteligente pode identificar e localizar com precisão cada área de buraco de explosão que requer enchimento.
2) Tecnologia automática de detecção de buracos e transporte de longa distância: através do reconhecimento de imagem da área do buraco de explosão e da tecnologia de posicionamento por radar,O veículo de enchimento inteligente pode encontrar automaticamente buracos e transportar eficientemente o material de enchimento para o local do buraco de explosão a longas distâncias..
3) Tecnologia de enchimento inteligente: O veículo de enchimento inteligente apresenta um controlo preciso do material de enchimento, controlando automaticamente o tempo de enchimento com base na profundidade do buraco, no diâmetro do buraco,e as propriedades físicas do material de enchimento.
4) Tecnologia de gestão remota:Os caminhões de tampão inteligentes são tipicamente usados em conjunto com caminhões de mistura inteligentes e sistemas de detonação inteligentes sem fio para formar um sistema de explosão inteligente completoIsto permite o controlo remoto do camião de tampão inteligente, permitindo o controlo no local através da web ou APP, e a geração de relatórios de produção.
Em última análise, através de um sistema de controlo automatizado, o camião de tampão inteligente consegue uma operação de tampão de um clique, permitindo que um único condutor para completar todo o processo,permitir o controlo remoto, melhorando a eficiência operacional e o controlo dos custos.
★2.11 Sistema de drenagem de esgoto potente
Inclui uma bomba de vácuo de alto fluxo e de alto vácuo importada da Europa, um tanque de 5 metros cúbicos de esgoto, válvula de escoamento do tanque, válvula de elevação, dispositivo de bloqueio da tampa traseira, tubulação de esgoto, tubulação de vácuotubulações de esgoto Venturi, e um dispositivo automático de bobina de mangueira acionado hidráulicamente para um tubo de esgoto de 20 metros no topo do tanque.bomba de vácuo importada de grande volume e sistema de tubulação especialmente tratado, pode drenar a água acumulada de poços com um diâmetro de 120-140 mm, uma elevação de água de 6-7 m e uma queda vertical de 20 m.
4Parâmetros técnicos do produto
Item No. Componente Parâmetro
1Dimensões globais: comprimento x largura x altura 11850 mm x 2550 mm x 3530 mm (estimado)
2Chassi. Marca do chassi: Shaanxi Heavy Truck
Modelo de chassi: GLOBAL5329TXJMU464
Tipo de unidade: 8×4
Distância entre eixos: 4575+1400
Modelo do motor: WP10.H400E62
Potência: 400 CV
Peso bruto: 32000 kg
Norma de emissões: China VI
3Pedra. Tamanho da partícula da pedra: ≤3cm graduação pedra esmagada.
Utilização de pedras: carregamento de buracos de explosão
4- Caixinha de Pedra.
Forma de recipiente: em forma de V
Método de abertura da tela: cilindro hidráulico
Ângulo de abertura do ecrã: 90°
Tipo de vibração binária: vibrador elétrico de alta frequência
Número de Vibratores: 2 colmeias/1 em cada parede lateral esquerda e direita
Ajuste da taxa de descarga: Portões de material dianteiros e traseiros
Método de descarga: descarga individual tanto da parte da frente como da parte traseira da bóia
Método de controlo da porta de material: barra de empurrão elétrica (1 para cada uma das portas de material dianteira e traseira)
5. Transportador longitudinal inferior da tolha: Tipo de transporte: transportador de correia
Tipo de accionamento: Redutor hidráulico
Método de descarga: descarga da frente ou da retaguarda da bóia
Seleção da posição de descarga: Seleção do interruptor da embreagem
Eficiência de transporte: 1500 kg/min
6. Transportador transversal do lado esquerdo: Tipo de transporte: transportador de correia
Tipo de accionamento: Redutor hidráulico
Método telescópico: cilindro hidráulico
Distância telescópica: L=760 mm
Eficiência de transporte: 1500 kg/min
7. Estrutura traseira de liga de alumínio lado esquerdo e lado direito rotativo transportador de correia transportador: Tipo de transporte: transportador de correia
Tipo de accionamento: 1 redutor hidráulico
Diâmetro do buraco de enchimento: ≥ 115 mm
Método de rotação de trabalho: 1 motor rotativo
Ângulo de rotação de trabalho: 195°
Método de rotação 1 cilindro balançador
Ângulo de rotação: 90°
Radius de rotação/enchimento: 5 m
Modo de passo: 1 cilindro de passo
Modo telescópico da correia: 1 cilindro telescópico
Distância telescópica: 500 mm
Ângulo de inclinação: ≤ 10°
Método de funcionamento: comando elétrico/comando remoto
8Sistema hidráulico: Tipo de tomada de potência: tomada de potência lateral da caixa de velocidades
Pressão de funcionamento do sistema: 16 MPa
Método de controlo: controlo eléctrico
9Sistema elétrico: Fornecimento de energia: Bateria do chassi
Voltagem de funcionamento: DC24V
Método de operação: função do botão do painel ou função do comando remoto; operação automática/manual disponível;
O modo automático permite a operação de arranque/paragem com um botão, com modos de controlo remoto manual e sem fios, adaptáveis a várias condições de trabalho;
10Sistema de monitorização: um botão de arranque/paragem completa a alimentação automática de material e o preenchimento automático de buracos do transportador;
O sistema de monitorização de bordo abrange todo o veículo, incluindo as portas de descarga esquerda e traseira,equipado com uma câmara panorâmica do veículo de seis canais AHD de ultra-alta definição e um ecrã táctil IPS de alta definição na cabine do condutor
★11. Características inteligentes 1) ** Tecnologia de posicionamento da área de embalagem:** Utilizando GPS de alta precisão e outras tecnologias de posicionamento,O caminhão de embalagem inteligente pode identificar e localizar com precisão cada área de buraco de explosão que requer embalagem.
2) **Tecnologia automática de busca de buracos e transporte de longa distância:** Através do reconhecimento de imagem da área do buraco de exploração e da tecnologia de posicionamento por radar,O caminhão de embalagem inteligente pode encontrar automaticamente buracos e transportar de forma eficiente o material de embalagem para o local do buraco de explosão em longas distâncias.
3) **Tecnologia inteligente de preenchimento de buracos:** O camião de embalagem inteligente dispõe de um controlo preciso do material de embalagem, controlando automaticamente o tempo de preenchimento com base na profundidade do buraco,Diâmetro do buraco, e as propriedades físicas do material de embalagem.
4) **Tecnologia de gestão remota:** O camião de embalagem inteligente é tipicamente utilizado em conjunto com um camião de mistura inteligente e um sistema de detonação inteligente sem fios para formar um sistema de explosão inteligente completoIsto permite a gestão remota do camião de embalagem inteligente, permitindo a monitorização e controlo através da web ou aplicativo móvel, e a geração de relatórios de produção.
